SZL型组装水管蒸汽锅炉
热效率:80—84%
适用燃料:AII (二类烟煤)
应用范围:医药、化工、轻工、养殖、造纸、酒店、制衣等
产品介绍

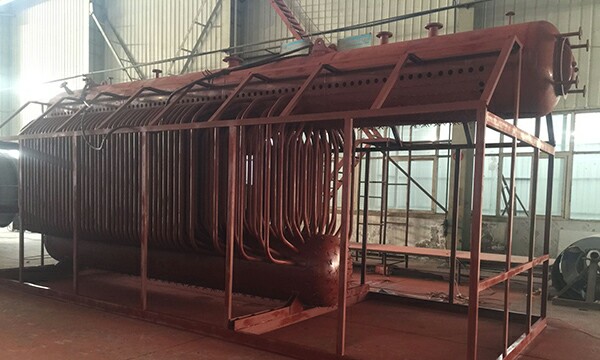

SZL型组装水管蒸汽锅炉是双锅筒纵置链条炉排锅炉。锅炉本体由纵置的上、下锅筒和对流管束组成。燃烧室左右二侧装有光管水冷壁管。上锅筒内装有汽水分离装置和表面排污装置,下锅筒内装有定期排污装置。在锅炉尾部布置了省煤器。燃烧部分采用轻型链条炉排实现机械加煤,配有鼓风机、引风机进行机械通风,并装有螺旋出渣机实现自动出渣。
燃料自煤斗落到炉排上,进入炉膛燃烧后,火焰经过后拱折射向上通过本体燃烬室折向对流管束,通过后烟气出口进入省煤器、除尘器,然后由引风机抽引通过烟道至烟囱排向大气。以组装方式出厂,燃烧设备采用轻型链条炉排,操作维修方便。燃烧稳定,热效率高,配以高效除尘器,符合国家环保要求。

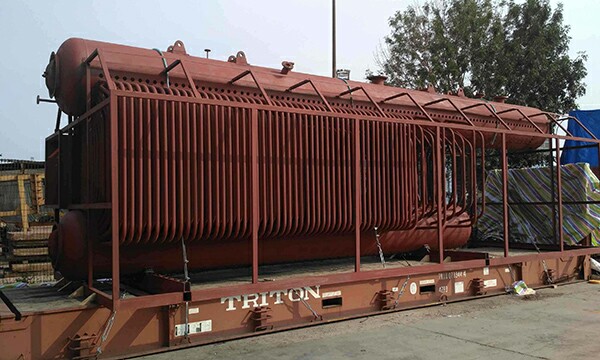

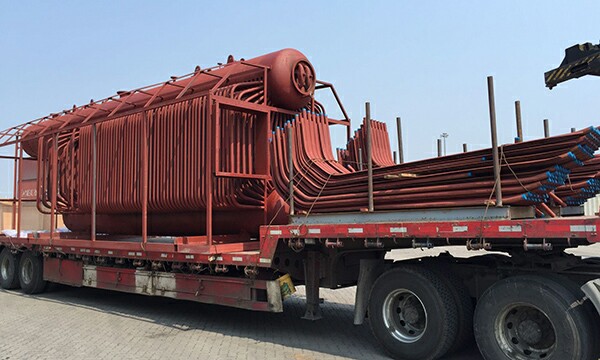

本锅炉分上、下两大件出厂,上部大件包括锅炉本体、钢架集上部炉墙,下部大件包括煤斗、链条炉排、底座钢架、下部炉墙,除中间隔墙在现场砌筑外其余部件均组装出厂;燃烧部分采用轻型链条炉排,双侧进风。炉排下设有六个独立风室,在风室两侧设有调风机构,空气由鼓风机鼓入在底座下部进入二侧风道,经调风机构进入独立风室; 上部炉墙由工厂组装出厂,下部炉墙及前后拱由耐火粘土砖硅酸纤维及保温材料组成。燃料自加煤斗经煤闸门进入炉膛燃烧,燃烬的煤渣在炉排的运行下落入出渣斗由螺旋出渣机排出;锅炉设有电控操作台,操作台设有锅炉热工参数显示仪、鼓、引风机开度指示表、电动执行机构的遥控按钮。锅炉给水采用自动给水装置并设有超温报警装置;燃烧煤种适宜低位发热值≥17750J/Kg,挥发物>38.5%,含灰量≤32.4%的二类烟煤。
性能优势
-
安全 智能
电控柜配备齐全的自动控制和监测仪标,自动化程度高,安全可靠,操作简便。
-
节能 高效
受热面布置充分、合理,锅炉升温、升压快,出力足,热效率高;燃烧煤种适宜低位发热值≥17750J/Kg,挥发物>38.5%,含灰量≤32.4%的二类烟煤。
-
低碳 环保
该锅炉属于全水管结构,寿命长,辐射受热,高效率,环保节能。炉排分风仓进仓,各风仓风量独立可调,炉排无级调速,适应煤种广,燃烧充分。
-
美观 耐用
结构紧凑、占地面积小,锅炉房单层布置,基建投资省; 组装程度高,安装周期短,安装费用少。
技术参数
锅炉型号 |
SZL2 |
SZL4 |
SZL6 |
SZL10 |
SZL15 |
SZL20 |
||
额定蒸发量 |
T/h |
2 |
4 |
6 |
10 |
15 |
20 |
|
工作压力 |
Mpa |
1.25/2.5 |
||||||
蒸汽温度 |
℃ |
194/225 |
||||||
给谁温度 |
℃ |
20 |
||||||
炉排面积 |
㎡ |
3.22 |
6.72 |
7.52 |
11.8 |
18 |
23 |
|
热效率 |
% |
79.55 |
78.82 |
79.5 |
80.2 |
82 |
82 |
|
参考重量 |
T |
25 |
30 |
22.5 |
26.5 |
30 |
35 |
|
锅炉尺寸 |
长宽高(mm) |
5500*2350*3970 |
7730*2360*3520 |
6150*2840*3540 |
7853*3316*3524 |
10000*3200*3500 |
11000*3200*3500 |
|
备注 |
1、锅炉压力和出水温度,可根据用户要求另行设计; |
